10.2.3零序互感器

10.2.3.1零序互感器的選擇

通過上述估算，可得到系統總的零序電流，然后進行CT選擇，CT選擇的基本原則時:線路發生單相接地時，安裝在該線路的零序CT二次側能夠提供大于20 mA（且小于300mA）的零序電流。

設系統總的零序電流為Io,以一條線路零序電流為IL，CT變比KL（也稱電流變換靈敏度）則應滿足：20mA≤(Io- IL)≤300mA 從而確定CT變比。

設計、使用單位如不能滿足上述要求，請通知本公司按實際情況特制。

10.2.3.2零序互感器的安裝

10.2.3.2.1對于架空出線

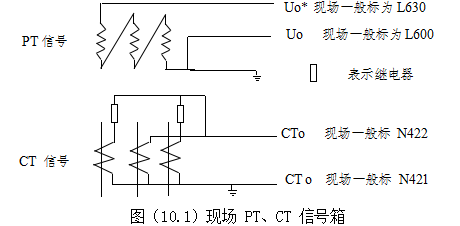

a)  對于零序電壓信號，PT采用開口三角接線形式；對于零序電流信號，有A、B、C三相 CT時，采用零序過濾器形式，即如圖（10.1）所示：

b) 對于僅有A、C兩相CT缺B相CT，注意應采用變比、精度與A、C兩相完全一致的B相CT。

10.2.3.2.2對電纜出線：

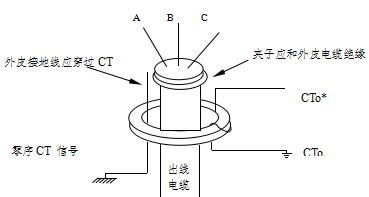

a )  PT信號采用開口三角形接線方式，CT信號采用套裝零序CT的方法，且極性面朝上，零序CT二次非極性端接地。如圖 10.2  所示

10.3安裝要求

10.3.1零序互感器的安裝要求

所有零序CT的極性必須一致，保證所有引入裝置的CT的極性一致，極性面向上，二次非極性端接地。零序互感器適用于電纜出線系統，一般加裝于電纜頭的下方。零序互感器上方電纜外皮接地線必須穿過CT后在線路鍘接地；零序互感器下方電纜外皮接地則不能穿過零序互感器,避免形成短路環。

注意：電纜固定卡子與電纜外皮應絕緣；嚴禁接地線與固定卡子接觸。

全部為電纜出線的系統，通常每條出線加裝一零序互感器，二次線接入裝置，CT的極性保持一致。

全部為架空出線的系統，通常只有A、C兩相CT，這種情況下，B相必須加裝CT，并與A相C相CT的精度變比等特性一致，接成零序過濾器形式，引入裝置。

對于混合系統，即有架空出線，又有電纜出線的系統，三相CT零序過濾器方式產生的零序電流與電流互感器產生的零序電流的極性要一致。

10.3.2零序過濾器的安裝要求

對于用零序過濾器提取零序信號的系統，做保護實驗時，需將輸入裝置的零序電流入口短接以免損壞裝置。

10.4調試試驗步驟

裝置在正常的情況下按照如下的步驟進行調試試驗。

10.4.1接好電源線

見“裝置接線”一章中的電源接線部分。

10.4.2裝置自檢

進《運行菜單》的“裝置自檢”項，讓裝置自檢，看結果顯示是否一切正常。

10.4.3設置參數

裝置通電自檢正常后，認定裝置的參數。要認真對待這一步，如果設置出錯可能導致實驗的失敗。詳細的參數設置過程見《參數設置》菜單的說明。

要確定的參數如下：

?啟動電壓：每條母線的啟動電壓值。

?系統的接地方式：每條母線的接地方式。

?母線線路：每條出線所屬的母線。

?線路名稱：所有用到線路的線路名稱。

?CT變比：所有用到的CT的變比。

?通訊規約：與上位機通訊所采用的通訊規約，及通訊端口方式設置（跳線）。

?遠動方式：設置遠動接點輸出的方式。

?跳閘參數：線路接地時是否跳閘及其跳閘延時時間。

?設置報警延時：該項在《運行菜單》中。設置接地時延時報警的時間值。

?校正裝置時間：該項在《運行菜單》中。校正日期及時間。

按通訊口的跳線設置好所采用的端口方式，并按要求接好電纜。參見“裝置接線圖”一章中的相關部分。

設置通訊規約，參見《設置菜單》中的相關菜單項內容。

10.5試驗方法

試驗分為脫機試驗和傳動試驗。

10.5.1試驗注意事項

試驗時，如果直接從裝置的后端子引入電流信號時，電流值應該在20mA～300mA之間。電壓值為10～100V之間。試驗中進入裝置的最大的電流值，不應超過裝置內小CT的額定電流值，否則可能損壞裝置。

電源的接線正確，電源要匹配。

脫機試驗時，要斷開外部二次回路，如PT、CT引線并斷開試驗回路接地點，以防短路。

10.5.2調壓器做模擬試驗

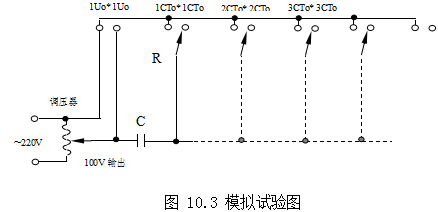

試驗線路如圖10.3所示：

圖 10.3中 C 取 1 uF ～4uF/400V。模擬試驗中，R端閉合所需試驗回路。調整輸出電壓致啟動電壓值。裝置應能準確顯示出所對應的線路號，同時發出報警。注意：試驗前斷開試驗回路的接地點，以防短路。

10.5.3繼電保護測試儀做模擬試驗

引入電壓10V到母線接線端子，引入電流30mA到測試線路端子，讓電壓超前電流90度。增加電壓到啟動值。此時裝置應能正確選線。

10.5.4電阻做試驗

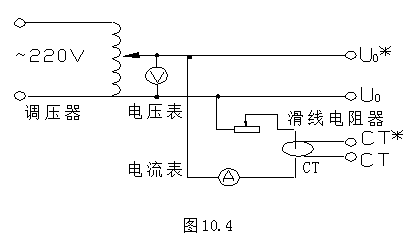

接線如圖10.4所示。

電壓為30V～80V。電流輸出為20mA～300mA。如電壓為60V，電阻30歐CT變比為300/5則電流為（60/30）*300/5=200（mA）。U0*和U0接入裝置的母線接線端子，CT*和CT接入裝置該母線對應的出線接線端子。*標志端號為同名端。

10.5.5接地短路試驗

選擇最長、最短、中等長度的線路做人為接地短路實驗，校驗裝置選線正確與否。

十一、通訊規約

通訊接口方式可設為：RS——232或RS——485或RS——422。

工作方式：全雙工。

通訊格式：異步、一位起始位、八位數據位、一位停止位、無校驗。

通訊速率：可設置300 bps，600 bps，1200 bps，2400 bps， 4800bps，9600 bps，19200 bps。

選址方式：利用地址碼選址

通訊方式：主從式，裝置為從機

ETK-WXD裝置地址號：可設為00H～FFH中的任何一個地址號。

11.1循環式遠動規約

該規約對小電流裝置來說不接收任何信息。裝置定時上傳數據。

11.1.1幀結構

如圖所示。

每幀都以同步頭開頭，并有控制字，除少數幀外均有信息字。

向通道發碼規則：低字節先送，高字節后送；字節內低位先送，高位后送。

同步字按通道傳送順序分為3組EB90H，即1110、1011、1001、0000。。。?？刂谱止灿蠦7～B12  6個字節。

本裝置發送幀格式：

EBH(11101011B)	B1字節
90H(10010000B)	B2字節
EBH(11101011B)	B3字節
90H(10010000B)	B4字節
EBH(11101011B)	B5字節
90H(10010000B)	B6字節
71H(01110001B)	B7字節
F4H(11110100B)	B8字節
02H(00000001B)	B9字節
01H(00000001B)	B10字節
01H(00000001B)	B11字節
CRC	B12字節
0F0H(11110000B)	B13字節
××××××××	B14字節
××××××××	B15字節
××××××××	B16字節
××××××××	B17字節
CRC	B18字節
F1H(11110001B)	B19字節
××××××××	B20字節
××××××××	B21字節
××××××××	B22字節
××××××××	B23字節
CRC	B24字節

信息字中的x對應裝置的出線的每一位。共64路對應64位。接地時相應的位置1。否則置0。

11.1.2報文交換

例如一母線接地上傳報文如下：

EB  90  EB  90  EB  90  71  F4  02  01  01  CRC   F0  01  00  00  00 CRC  F1  00  00  00  00   CRC

十二、運輸及貯存

12.1運輸

包裝好的戶內使用的產品在運輸過程中的貯存溫度為-25℃～+55℃，相對濕度不大于95%。裝置的運輸還應符合GB/T4798.2的規定。

12.2  貯存

包裝好的產品應貯存在-10℃～+40℃，相對濕度不大于80%，干燥、清潔、空氣流通的場所，并能防止各種有害氣體的侵入，嚴禁與有腐蝕作用的物品存放在同一場所。

十三、質量保證及服務

13.1 質量保證

產品出廠后，在用戶完全遵守本產品說明書規定的運輸、貯存、安裝和使用要求的情況下，產品自出廠之日起一年內，如發現產品及其配套件發生非人為損壞，制造廠負責免費修理或更換。

13.2 保修辦法

a ） 符合13.1條規定，在保修期內出現質量問題，制造廠負責更換或維修；

b ） 符合13.1條規定，超出保修期限所出現質量問題，由用戶同制造廠協商，采取有償方式進行更換或維修；

   c ） 超出13.1條規定所出現的質量問題，用戶應同制造廠協商，采取有償方式更換或維修。
